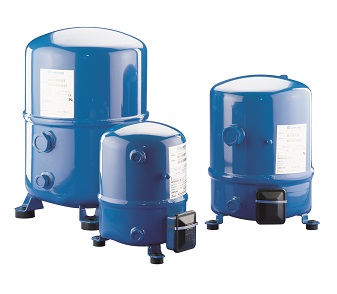

型号	To	-45		-40		-35		-30		-25		-20		-15		-10
型号	Tc	Qo	Pe	Qo	Pe	Qo	Pe	Qo	Pe	Qo	Pe	Qo	Pe	Qo	Pe	Qo	Pe
NTZ048	35	370	0.46	660	0.67	1140	0.89	1610	1.10	2160	1.30	2800	1.49	3550	1.64	4400	1.76
	45	190	0.35	420	0.59	710	0.84	1240	1.09	1700	1.34	2240	1.57	2860	1.79	3570	1.99
	55	-	-	-	-	430	0.73	700	1.01	1030	1.30	1660	1.59	2160	1.87	2720	2.13
NTZ068	35	790	1.04	1220	1.26	1980	1.48	2670	1.71	3480	1.94	4430	2.18	5520	2.43	6780	2.70
	45	520	1.02	870	1.28	1290	1.54	2110	1.81	2785	2.09	3570	2.38	4490	2.68	5540	2.99
	55	-	-	-	-	900	1.58	1300	1.90	1790	2.23	2800	2.57	3540	2.93	4390	3.30
NTZ096	35	920	1.10	1400	1.43	2310	1.77	3190	2.12	4290	2.47	5620	2.81	7220	3.15	9100	3.48
	45	-	-	910	1.29	1420	1.67	2430	2.09	3360	2.53	4510	2.99	5900	3.47	7550	3.97
	55	-	-	-	-	820	1.50	1320	1.95	1980	2.46	3320	3.02	4480	3.61	5870	4.25
NTZ108	35	1070	1.32	1700	1.71	2820	2.10	3880	2.47	5150	2.84	6650	3.20	8410	3.55	10440	3.88
	45	-	-	1120	1.57	1770	2.03	3010	2.49	4080	2.95	5340	3.40	680	3.85	8530	4.29
	55	-	-	-	-	1080	1.85	1710	2.39	2480	2.94	4010	3.49	5200	4.04	65808	4.60
NTZ136	35	1500	1.84	2260	2.38	3640	2.91	4920	3.43	6450	3.92	8270	4.39	10410	4.82	12880	5.21
	45	-	-	1570	2.27	2360	2.86	3890	3.47	5200	4.08	6750	4.69	8570	5.29	10710	5.87
	55	-	-	-	-	1540	2.80	2300	3.47	3250	4.17	5200	4.90	6710	5.64	8490	6.40
NTZ215	35	2220	2.65	3450	3.40	5640	4.15	7620	4.90	9970	5.60	12700	6.24	15860	6.79	19490	7.23
	45	1190	2.31	2240	3.17	3540	4.08	5970	5.01	8030	5.94	10440	6.86	13220	7.72	16420	8.52
	55	-	-	-	-	2050	3.70	3300	4.81	4830	5.95	7860	7.11	10210	8.26	12930	9.38
NTZ271	35	3240	3.75	4850	4.64	7750	5.54	10380	6.44	13500	7.35	17170	8.25	21420	9.16	26320	10.05
	45	2120	3.57	3470	4.61	5140	5.66	8380	6.73	11050	7.81	14190	8.90	17840	10.00	22040	11.10
	55	-	-	-	-	3390	5.58	4980	6.82	6940	8.09	10950	9.38	13940	10.69	17410	12.02

说明: To: 蒸发温度 °C Qo: 制冷量 W 过热度 = 10K 吸气温度= 20°C

Tc: 冷凝温度 °C Pe: 输入功率 kW 过冷度 = 0 K 过冷度 = 0 K

NTZ可以直接代替LTZ

			名义电压		高			直径
			400/3/50 400/3/60	230/1/50	H	H1	H2	D
	型号		电机电压代码		mm	mm	mm	mm
			4	5
LBP应用	NTZ048	1缸	·	·	333	263	68	224
	NTZ068		·	·
	NTZ096	2缸	·		413	265	74	288
	NTZ108		·
	NTZ136		·
	NTZ215	4缸	·		519	233	125	352
	NTZ271		·

M-HBP: 中高背压 - LBP: 低背压

技术规范和额定值

压缩机型号	排量 cm3/rev	排气量		额定值*				气缸数	注油量(升)	净重(kg)
		50 Hz 2900 rpm m3/hr	60 Hz 3500 rpm m3/hr	50 Hz		60 Hz
		50 Hz 2900 rpm m3/hr	60 Hz 3500 rpm m3/hr	制冷量 W	COP W/W	制冷量 W	COP W/W
NTZ048	48	8.4	10.1	995	1.15	1190	1.13	1	0.95	21
NTZ068	68	11.8	14.3	1749	1.15	1870	1.10	1	0.95	23
NTZ096	96	16.7	20.2	2002	1.15	2395	1.16	2	1.8	35
NTZ108	108	18.7	22.6	2465	1.16	2788	1.10	2	1.8	35
NTZ136	136	23.6	28.5	3225	1.11	3739	1.12	2	1.8	35
NTZ215	215	37.5	45.2	4948	1.19	5886	1.19	4	3.9	62
NTZ271	271	47.3	57.0	6955	1.24	8058	1.21	4	3.9	64

(*) 电机代码4运行工况:R404A, 蒸发温度:-35℃，冷凝温度:40℃，回气温度:20℃，过冷度0K

接口型式

设备接口型式:

R1:螺纹吸排气接口，3/8”尺寸的油平衡接口，螺纹口视液镜。

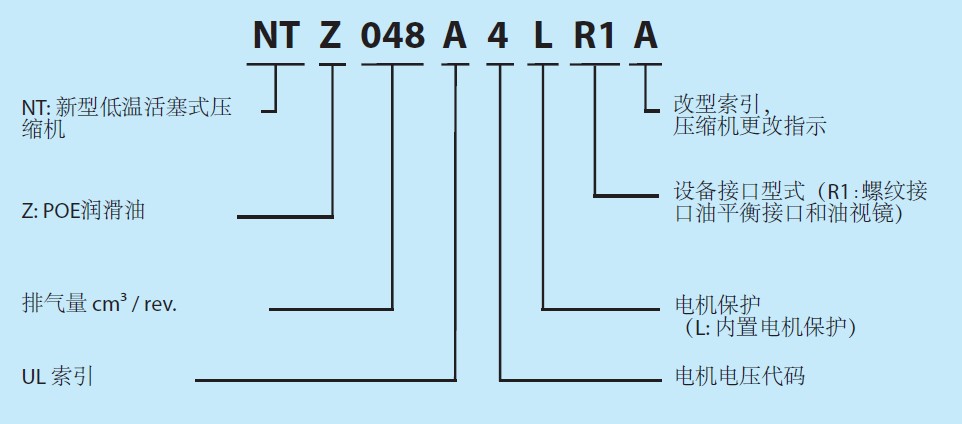

压缩机标示

(标明在压缩机铭牌上)

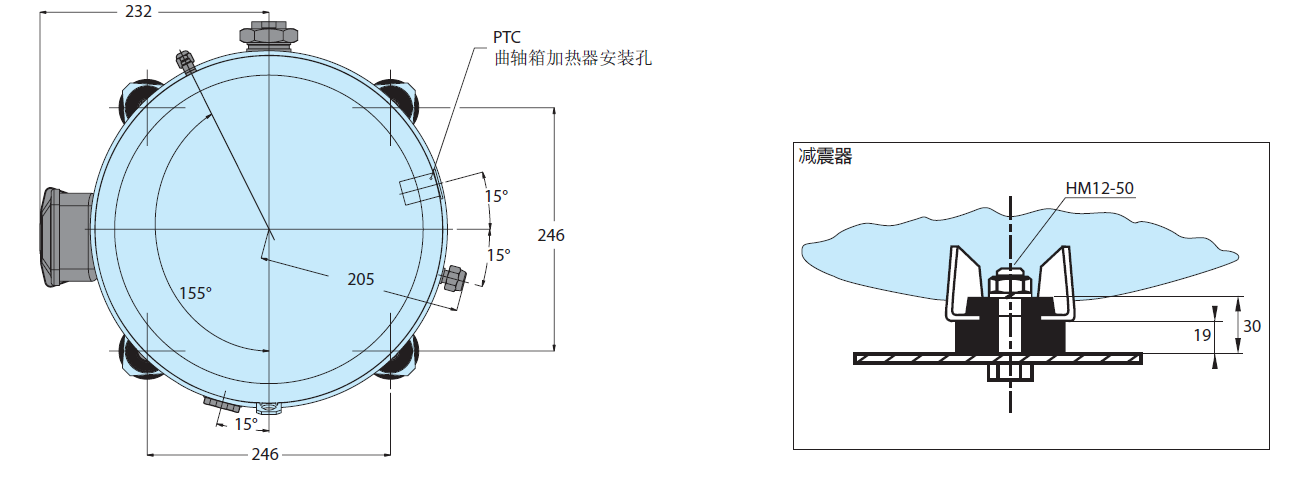

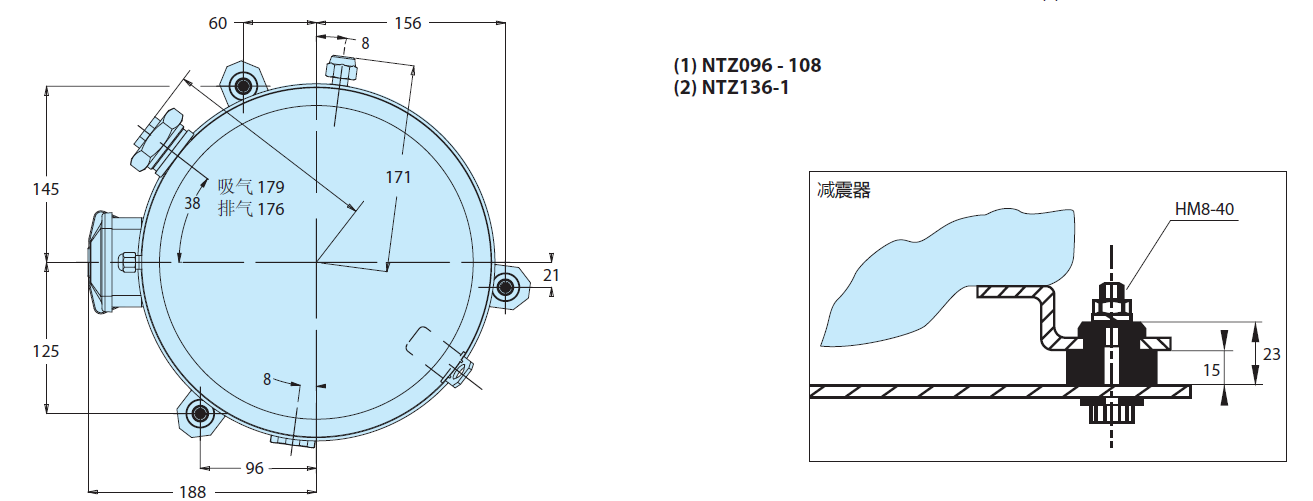

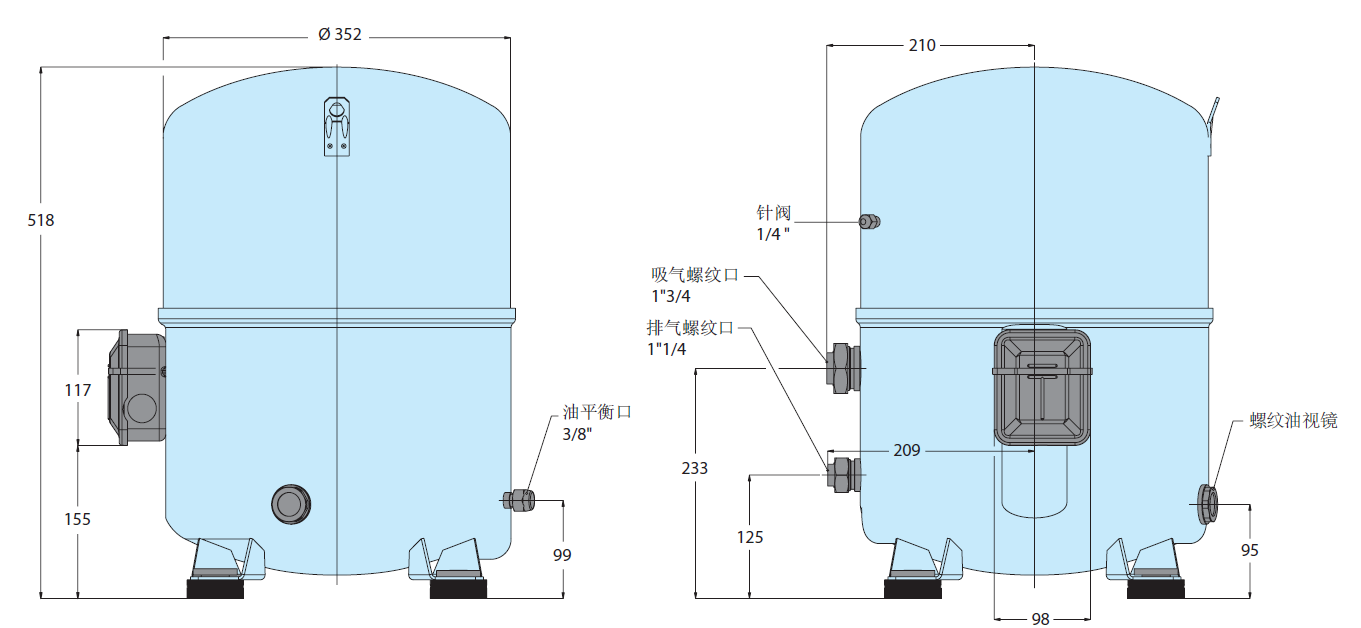

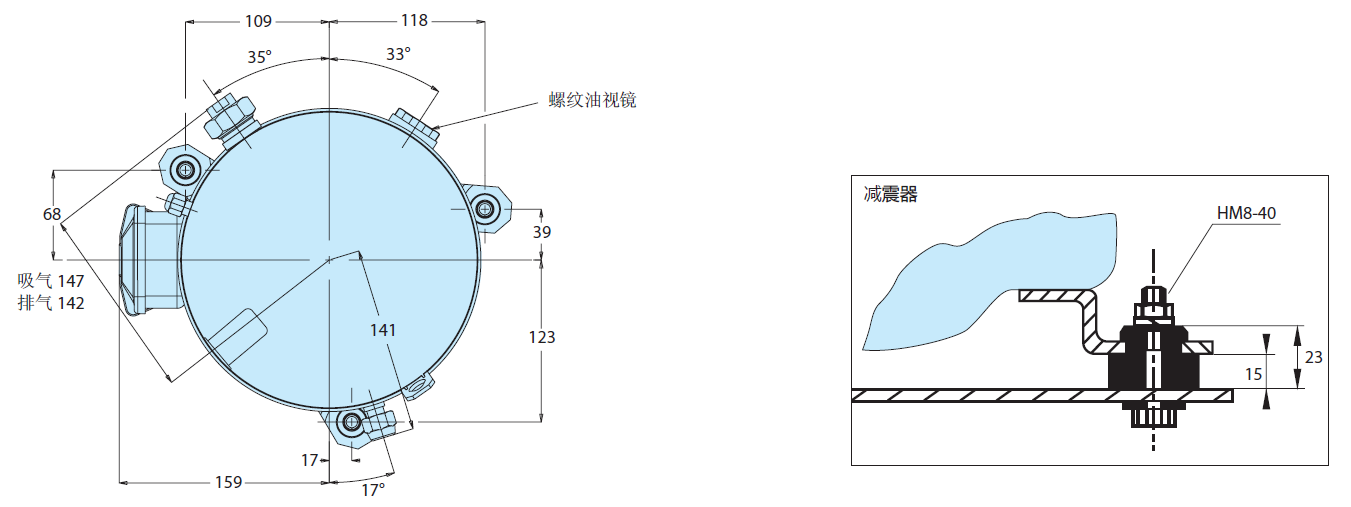

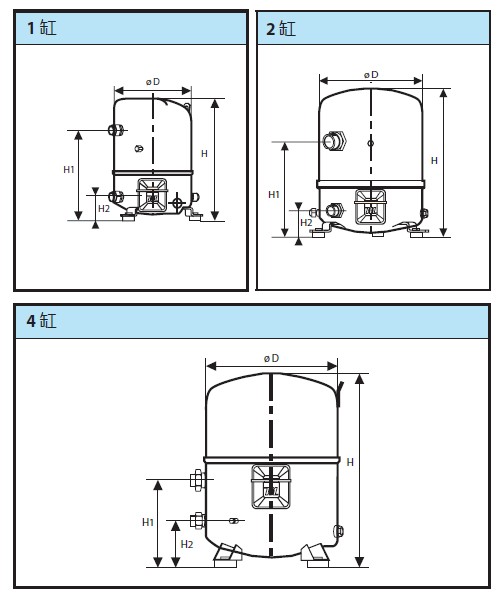

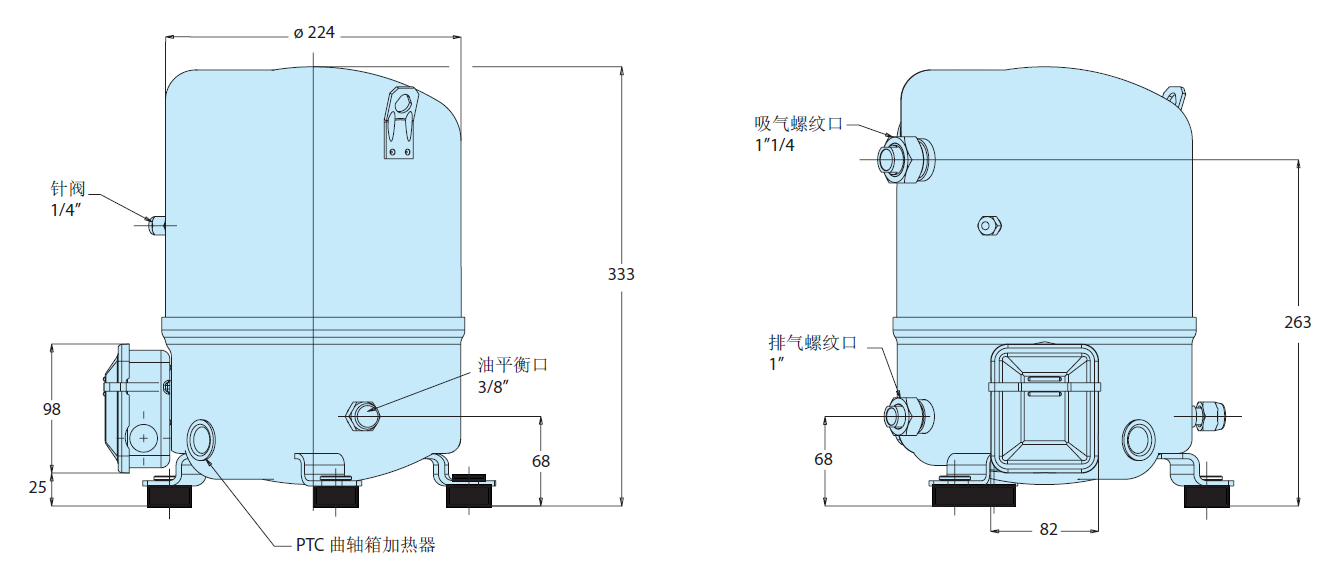

外形图

1缸

螺纹接头尺寸

配管尺寸

螺纹阀

吸气

排气

吸气

排气

吸气

排气

NTZ048

NTZ068

1”1/4

1”

5/8”

1/2”

V09

V06

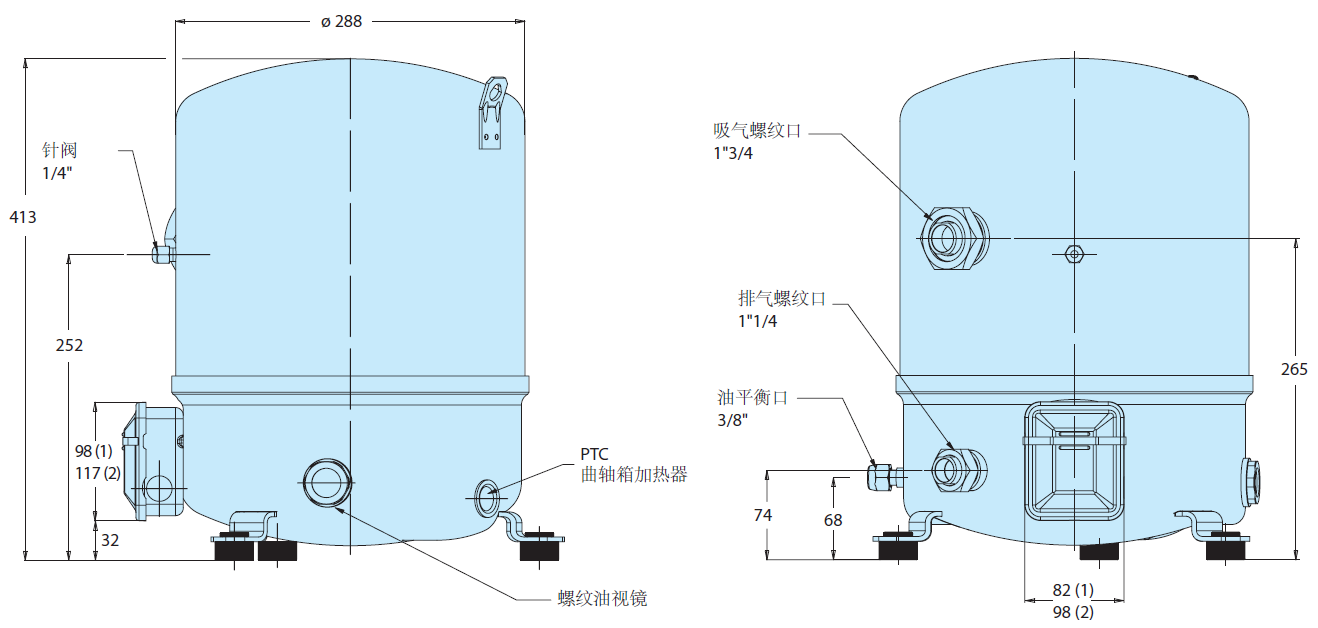

外形图

2缸

	螺纹接头尺寸		配管尺寸		螺纹阀
	吸气	排气	吸气	排气	吸气	排气
NTZ096 - NTZ108	1”3/4	1”1/4	7/8”	3/4”	V07	V04
NTZ136	1”3/4	1”1/4	1”1/8”	3/4”	V02	V04

外形图

4缸

	螺纹接头尺寸		配管尺寸		螺纹阀
	吸气	排气	吸气	排气	吸气	排气
NTZ215 - NTZ271	1”3/4	1”1/4	1”1/8”	3/4”	V02	V04

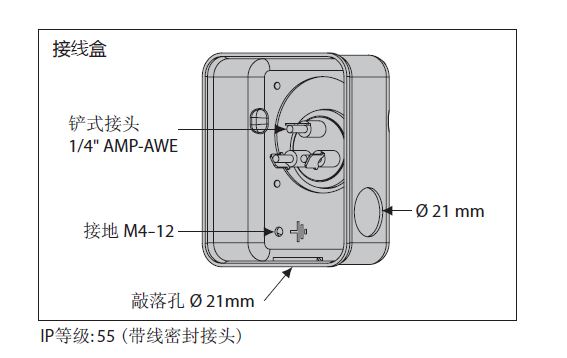

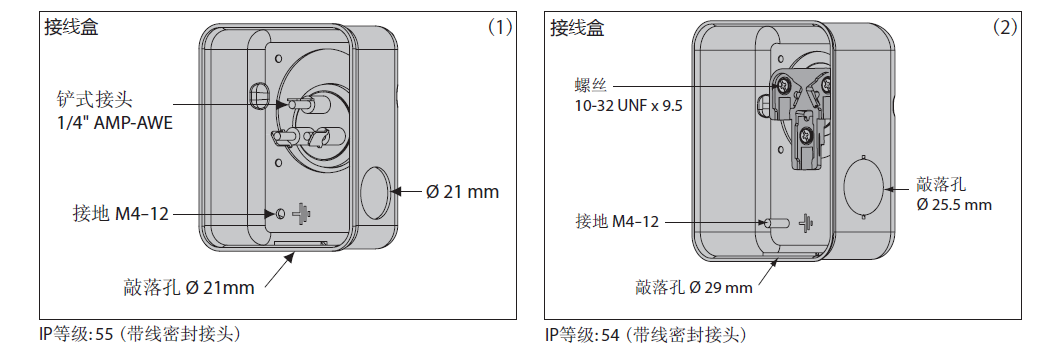

电气接线

电压应用范围

电机电压代码	额定电压	电压应用范围
1	208-230 V / 1 / 60 Hz	187 – 253 V
3	200-230 V / 3 / 60 Hz	180 – 253 V
4	380-400 V / 3 / 50 Hz 460 V / 3 / 60 Hz	340 – 440 V (50 Hz) 414 – 506 V (60Hz)
5	230 V / 1 / 50 Hz	207 – 253 V
9	380 V / 3 / 60 Hz	342 – 418 V

单相电气特性

	LRA - 堵转电流 (A)		MCC - 最大持续电流(A)		线圈阻值 (Ω) ( ± 7 % at 20° C)
电机代码	1	5	1	5	1		5
绕组					运行	启动	运行	启动
NTZ048	43.7	37	13.2	11	1.32	4.16	1.62	3.95
NTZ068	72	53	21	17	0.94	2.01	1.05	3.19
NTZ096	97		31		0.45	1.84
NTZ108	97		33		0.45	1.84
NTZ136	140		41		0.36	1.73

额定电容值和继电器

	型号	PSC/CSR*		仅 CSR
		运行电容 (1)		启动电容 (2)	启动继电器
		(A) μF	(C) μF	(B) μF	启动继电器
50 Hz	NTZ048	20	10	100	RVA6AMKL
50 Hz	NTZ068	20	10	100
60 Hz	NTZ068	15	10	100
	NTZ096	25	25	135
	NTZ108	30	15	135
	NTZ136	30	15	135
	NTZ068	30	15	135

*PSC:持久分相电容

CSR:电容启动运行

(1) 运行电容:440 volts

(2) 启动电容:330 volts
